在冻融交替环境下，研究了道面聚丙烯腈纤维混凝土的抗冻性能，结果表明，采用高效减水剂的Ｃ４５组试件，经 ３００次冻融循环，掺有 ０.１０％纤维的试件比未添加试件质量损失率要高，试件 Ａ—２、Ａ—３抗压强度与抗弯强度均比冻融前要高。采用普通减水剂的 Ｃ５５组试件，经 １８０次冻融循环，未添加纤维试件 Ａ— ０质量损失率要高与添加的试件，经 ３００次冻融循环，掺加纤维的 ３个试件质量损失率相差较小，相对动弹性模量均大于 ９３０％，且抗压强度均出现下降，抗折强度均比未添加试件的要高，循环 ２５０次，试件 Ａ— ０已破坏严重。ＳＥＭ照片表明，纤维表面平行刻痕非常多，有大量水化产物附着在上面，纤维空间网状协调效应得到充分发挥。掺入高效减水剂的混凝土抗冻融性能要好于普通减水剂。

  北方地区，渠道衬砌通常为素混凝土薄板结构，易出现裂缝，引起冻胀。当发生冻害后，造成表面剥落，影响混凝土使用性能。在我国西北和东北严寒地区，冻融交替作用是造车混凝土常见破坏因素。在寒冷地区，抗冻性是评价混凝土久性能的重要指标，通常用于表示混凝土抗冻融循环作用的能力。

  混凝土结构的安全运行与混凝土抗冻融特性有密切关联，在混凝土工程应用过程中，通过提添加一些纤维提高其抗冻融特性。混凝土早期抗开裂性能通过添加聚丙烯腈纤维可得到有良好改善，研究混凝土抗冻性，提高其使用寿命已成为人们非常关注的问题。

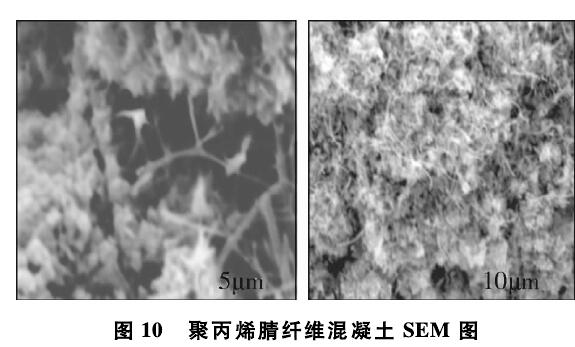

  纤维混凝土实质属于复合材料，混凝土和微细纤维界面的作用非常重要，在混凝土中，界面结合的优劣对微细纤维发挥的作用有直接影响。图 １０为聚丙烯腈纤维混凝土 ＳＥＭ 照片，可以看出：在纤维表面，平行刻痕非常多，大量水化产物附着在上面，混凝土和纤维粘结力有效得到提高，纤维空间网状协调效应得到充分发挥，在冻融循环下，能阻止混凝土裂缝的生成、繁衍。本实验聚丙烯腈纤维重量为 ８７６０５０根 ／ｇ，且根数庞大，纤维间距为０.５６ｍｍ。纤维分散较好，纤维阻裂效应显著，使得混凝土冻胀开裂得到有效地抑制。

  聚丙烯腈纤维是一种抗裂强度高，分散效果好，混凝土掺量为每立方米0.5-1.0kg。应用领域有：桥梁工程、道路工程、水利港口工程、建筑工程、隧道地铁工程、机场工程等等。

  如果你对高性价比的聚丙烯腈纤维产品感兴趣，您可以拿起手中的电话轻松一按，王经理15337259088 ，优质服务就在身边。
