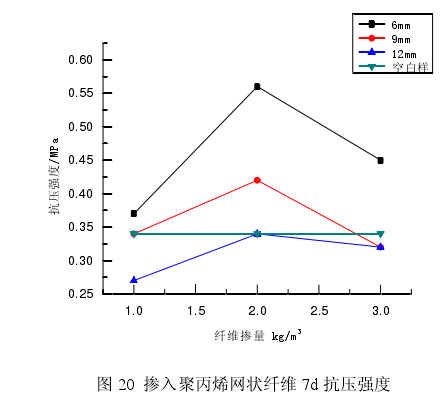

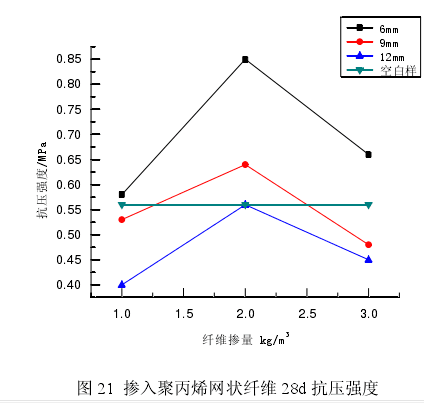

在泡沫混凝土料浆中掺入聚丙烯网状纤维后，分别测试其 7d 和 28d 抗压强度，绘制成图20 和图 21：

       从图 20 和图 21 可以看到，与掺入聚丙烯纤维的情况类似，掺入聚丙烯网状纤维后，泡沫混凝土的抗压强度也是呈先增大后减小的趋势，并且在掺量为 2kg时，达到最大值。与控制样相比较，B-6-1、B-6-2、B-6-3 的 7d 抗压强度分别增大了 8.8%、64.7%、32.4%，28d 抗压强度增加了 3.6%、51.8%、17.9%。因此，掺入聚丙烯网状纤维同样可以提高泡沫混凝土的抗压强度，其机理与掺入聚丙烯纤维类似。

同样的，随着纤维长度的增加，试块的抗压强度呈下降趋势，其中 B-12 系列试样的 7d 及 28d 抗压强度均低于空白样。在实际应用过程中，应采用长度较短的纤维，保证成品的强度。对比聚丙烯纤维以及聚丙烯网状纤维，前者的 7d 和 28d 抗压强度均高于后者。同为 9mm 长度不同掺量时，聚丙烯纤维比聚丙烯网状纤维 7d 抗压强度分别高出 17.6%、7.14%、15.6%，28d 抗压强度分别高出20.8%、3.1%、27.1%。掺入纤维后，聚丙烯纤维仅有1 组试块低于空白样，而聚丙烯网状纤维有 3 组，因此聚丙烯网状纤维更容易引起强度下降。由于聚丙烯网状纤维是物理网状结构，在掺量不大时，起到的效果类似聚丙烯纤维形成的三维网状结构。随着掺量的增大，更容易使水泥成团而导致强度降低。

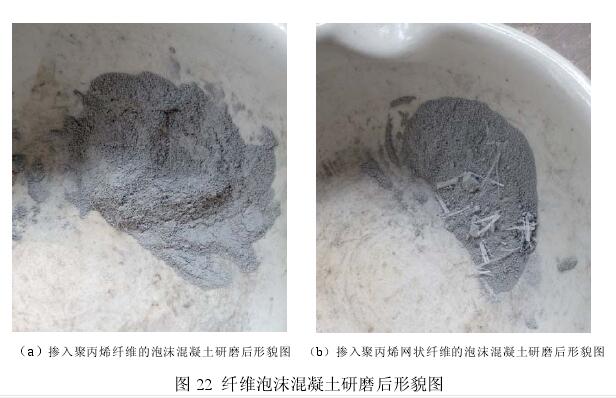

           将养护好的泡沫混凝土试样烘干后研磨，观察形貌特征。从图 22（a）可以明显看出，掺入聚丙烯纤维的泡沫混凝土颗粒较为细腻，没有颗粒物产生；此外，纤维呈丝状，分布较为均匀。而掺入聚丙烯网状纤维的泡沫混凝土，出现了较为明显的颗粒物，是水泥成团所致；此外，网状纤维也没有分散开，分布也没有聚丙烯纤维均匀。

聚丙烯网状纤维之家，从鼎强纤维开始，武汉中鼎全体员工随时待命，等待您的来电咨询，全国免费电话 027-86626473，陈先生13971369185。
