聚丙烯网状纤维是在聚丙烯纤维的基础上，通过技术方法使其形成物理的网状结构。希望通过采用这种纤维，形成比聚丙烯纤维更密实的泡沫混凝土结构，获得更好的性能表现。

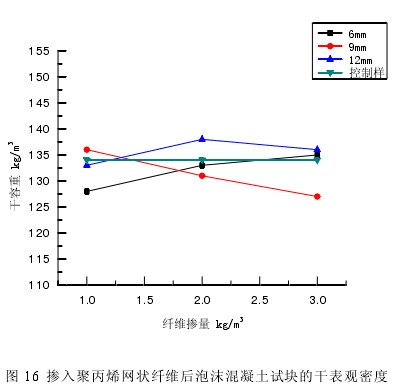

      从图 15 和图 16 可以看到，与掺入聚丙烯纤维类似，掺入聚丙烯网状纤维后，泡沫混凝土试块的干、湿表观密度也发生了少许波动。干、湿表观密度的标准值分别为 134kg/m3和 156kg/m3，其表观密度的最大波动值分别为 5.22%、5.13%。

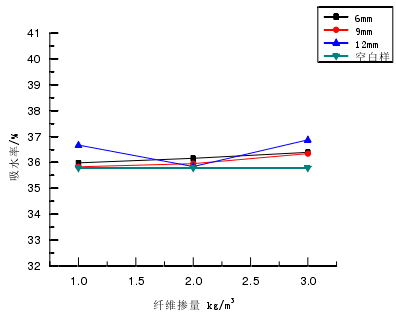

      从图 17 可以看出，掺入聚丙烯网状纤维后，泡沫混凝土试块的吸水率均有所上升。其中 12mm 聚丙烯网状纤维的增长趋势与其他长度的趋势不一致，规律比较正常：当掺量为 2kg/m3时，其吸水率在掺入纤维的试块中最低；而其干表观密度是所有试块中最大的。这是应该这样的，因为表观密度越大，其吸水率一般会越小。应该是掺入纤维使得泡沫破裂严重，导致试块密实度加大，孔隙率减小，吸水率降低。尽管如此，吸水率的最大差值仅为 1.09%。因此可以认为，掺
入纤维对泡沫混凝土试块吸水率的影响很小。


聚丙烯网状纤维之家，从鼎强纤维开始，武汉中鼎全体员工随时待命，等待您的来电咨询，全国免费电话 027-86626473，陈先生13971369185。
