开展了高温作用后纤维素纤维混凝土的抗压强度试验，研究分析了温度和纤维掺量对混凝土抗压强度的影响. 研究表明，与素混凝土相比，纤维素纤维混凝土高温后的外观相对较好；纤维素纤维掺量不同的情况下，混凝土外观损伤并无明显差异；200 ℃时，混凝土的抗压强度稍有提高；400 ℃后，混凝土抗压强度急剧下降；800 ℃时，混凝土的抗压强度仅为常温下抗压强度的25%左右；纤维素纤维对于混凝土常温及高温后的抗压强度均有一定提高作用，纤维掺量0.9~1.2 kg/m3时，效果最为显著. 当温度达到800 ℃时，纤维素纤维混凝土与素混凝土的抗压强度已无明显差异.

    高温对混凝土的力学性能有显著影响. 研究表明，纤维可以有效抑制混凝土的高温爆裂，改善混凝土的高温性能，提高混凝土高温作用后的力学性能. 目前的研究多集中在钢纤维混凝土、聚丙烯纤维混凝土等，对于纤维素纤维混凝土高温后力学性能的研究还鲜有报道. 鉴于此，本文将开展高温作用后纤维素纤维混凝土的抗压强度试验，研究分析温度和纤维掺量对混凝土抗压强度的影响.

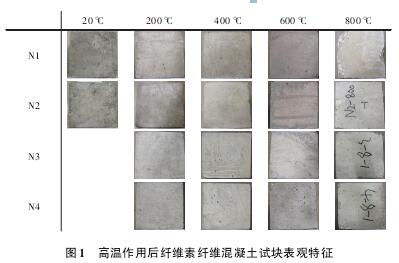

    不同温度作用后纤维素纤维混凝土试块的表观特征如图1所示. 由图可见，纤维素纤维混凝土试件遭识是，混凝土的渗透性在一定程度上可以反映混凝土的耐久性. 渗透性是混凝土耐久性的表征性能，也与混凝土的高温性能密切相关. 目前，对高温后纤维混凝土的研究集中在力学性能和抗爆裂的研究，对高温后纤维混凝土的氯离子渗透性等方面研究则较少. 鉴于此，本文将开展高温作用后纤维素纤维混凝土的氯离子渗透性试验，研究分析温度和纤维掺量对混凝土渗透性能的影响.

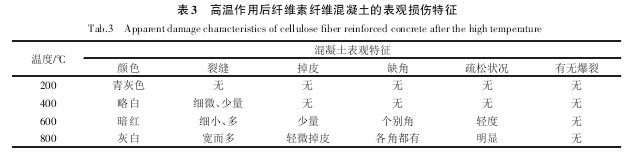

    由表3可见，纤维素纤维混凝土试件遭受200 ℃高温后，颜色呈青灰色，试件表面完整，无裂缝、掉皮、缺角现象；400 ℃后颜色变为略白，有少量、细微裂缝出现，试件表面无掉皮、缺角、疏松等现象；600 ℃后，试件颜色变为暗红色，裂缝变多，有少量的掉皮、个别缺角、轻度疏松；800 ℃后，试件颜色变为灰白色、裂缝变得宽得多、少数几个面出现贯通裂缝、轻微掉皮、四角出现缺角、试件明显变得疏松. 混凝土试件在高温过程中没有出现爆裂现象. 与素混凝土相比，纤维素纤维混凝土高温后的外观相对较好，纤维素纤维掺量不同的情况下，混凝土外观损伤并无明显差异.

结论：

（1）与素混凝土相比，纤维素纤维混凝土高温后的外观相对较好；纤维素纤维掺量不同的情况下，混凝土外观损伤并无明显差异.

（2）高温后纤维素纤维混凝土的氯离子扩散系数随着温度的升高逐渐增大，且上升趋势随着温度的升高而减缓. 温度在200 ℃左右时，混凝土的氯离子扩散系数提高比较明显，大约是常温下的3倍左右；温度达到400 ℃时，混凝土氯离子扩散系数的提高开始减缓，大约是常温下的4倍左右；当温度升高到600 ℃时，混凝土的氯离子扩散系数继续提高，大约是常温下的5倍左右.

（3）纤维素纤维的掺入降低了混凝土常温及高温后的氯离子渗透性，纤维掺量为0.6~0.9 kg/m3时，效果最为显著，可视为最优掺量. 随着纤维掺量的增加，纤维素纤维混凝土的氯离子渗透性有所增大.

    武汉中鼎18年专注品质纤维，始终坚守用纤维质量来捍卫工程质量，纤维素纤维全国厂家直销，样品与供货同质同价。鼎强纤维值得信赖027-86626473 15337259088
