混凝土试件物理化学状态随着温度的升高逐渐发生变化且不同聚丙烯纤维掺量高性能混凝土变化规律基本一致。200℃左右,炉口有少量明显可见的水蒸汽逸出,这主要是混凝土中的游离水蒸发引起的,随着温度的升高,混凝土内部的C一S一H凝胶和钙钒石开始脱水,从炉口处可发现有大量白色的水雾,且慢慢变浓。大约在350℃左右时逸出的水雾最大,而后逐渐减小到500℃,炉口的白雾基本消失,此时混凝土的大部分水分已失去。所以受高温火作用的试件会出现水分损失现象,致使试件的重量在高温前后出现变化,而且所受的温度越高,水分损失越相对较多。

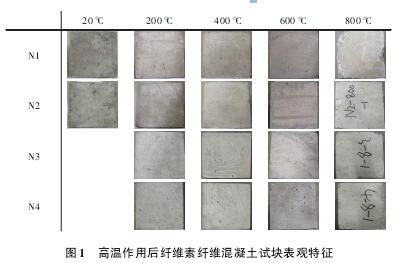

    在试验过程中,未掺纤维的混凝土试件在400℃以后能听到试件的爆裂声,有个混凝土试块在400℃恒温时发生爆炸（爆裂后试件形状如图）,另外加热至450℃左右,该批试件都发生爆炸,故本该试块就无法进行更高温度等级高温试验。爆炸后碎块的断面形状不规则,断面处砂、石及水泥石清晰可见,没有发生沿集料与水泥石界面破坏的情况。但是掺有聚丙烯纤维（1.0kg/m^3、1.5kg/m^3、2.0kg/m^3)试件在整个试验过程中没有发生爆裂爆炸.

    从试验过程合结果分析来看,掺聚丙烯纤维的高性能混凝土抗压强度优于未掺。从抗压强度来说,在混凝土中掺了聚丙烯纤维之后,聚丙烯纤维在较高温度下熔融后,形成了新的通道来释放蒸汽压,避免了抗压强度的过分损失甚至爆裂,因此在℃以内聚丙烯纤维对混凝土都有一定的抵抗温度应力及阻裂增强作用。这是因为掺聚丙烯纤维后,为了保证坍落度而增加的减水剂以及延长搅拌时间,使得混凝土封闭孔隙总体积增加,且聚丙烯纤维本身的热传导率较混凝土低,它的掺入必然会导致混凝土导热率下降,减少高温损伤。另外,聚丙烯纤维在软化前仍有阻裂和抗温应力作用,这对提高混凝土强度是有利的。所以掺聚丙烯纤维比未掺聚丙烯纤维混凝土同一温度等级下强度损失低些。

    鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。

    国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强聚丙烯纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话027-86626473  鼎强聚丙烯纤维24小时全程为您服务！
