以刚玉、碳化硅为基体,添加钢纤维、防爆纤维的低水泥浇注料,产品体积密度高、强度大,具有足够的耐腐蚀和耐磨性能。解决了大型回转窑三次风管弯头的材料问题。刚玉碳化硅钢纤维超强高耐磨浇注料某水泥厂撇预分解窑三次风管弯头内衬不仅承受800一12以)℃工作温度条件下的严重碱腐蚀,而且还要经受饱含大量细颗粒熟料的高速三次风气流的冲刷,所处环境工况恶劣,损坏严重,常常为此影响生产。三次风管弯头内衬所用的耐火材料经过了多次演变:原设计为高铝浇注料,使用时间约为1个月,之后改为莫来石刚玉浇注料,使用时间约为2个月,后采用HMS高耐磨砖与莫来石刚玉浇注料组合框架结构,使用时间也仅能维持4个月。每当管壁出现隐患,不得不采用“打包箱”等应急措施,以勉强维持生产运转,弯头内衬材质始终成为事故隐患。为保证生产正常运转,必须选用合适的材质作弯头内衬。

刚玉、碳化硅为基体的超强高耐磨浇注料的性能及增强防爆措施鉴于宁国水泥厂分解窑的三次风管弯头的工况及实际应用现状,我们双方作了多次技术交流、分析与研究,最终确定选用刚玉和碳化硅为基体、添加钢纤维的低水泥浇注料作内衬。

性能刚玉、碳化硅为基体的低水泥浇注料是以超微粉与高效外加剂巧妙使用、粒度组成精细配制的新一代浇注料,它具有高密度、低气孔、高强度、低磨损、耐热震和抗侵蚀等特点。刚玉硬度大(硬度9),熔点高(熔点2050℃),化学性质稳定,对酸、碱都有良好的抵抗性;碳化硅也硬度大(硬度.95),熔点高(分解温度3粼叉〕℃),即使在氢氧酸中也完全不溶解。我们以刚玉、碳化硅作基体骨架,从而确保了浇注料具有体密高、强度大的特点,使产品具有足够的耐腐蚀性和耐磨性育旨。

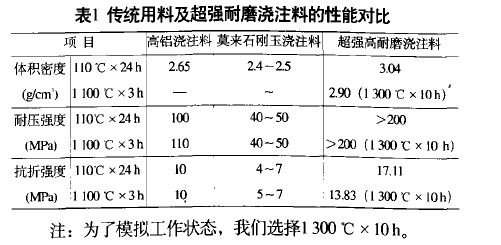

在改善上述材质为基体骨架的同时,我们又仔细地考虑了作为基质的材质,我们以充分电熔烧结的优质原料细粉与超微粉,按合适的配比组合成基质,从而保证基质料在高温下充分发挥连接、胶结骨料的作用,有效地充填骨料孔隙,显著地改善材料的高温性能。而窑的三次风管弯头传统用料及超强高耐磨浇注料的性能对比。

添加钢纤维强化浇注料性能

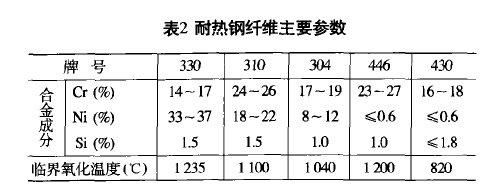

钢纤维可以显著地提高浇注料的抗折强度,改善抗热震性能、冲击性能和耐磨性能。资料表明,在浇注料中加人1%钢纤维可使烧后抗折强度提高40%一120%,刚玉质浇注料中,加人1%钢纤维,10次冷热循环后的抗折强度仅损失10%一30%,而未加钢纤维的同材质的抗折强度损失达如%一60%,抗折强度损失率愈低,抗热震性能愈好。钢纤维可以抑制热应力引起的裂纹的扩展,而且浇注料基体与钢纤维的热膨胀系数的差异形成的微细裂纹也可以抵消热应力产生的大裂纹扩展的能量。当然,在不同的工作温度,应选用合适的钢纤维(表2),包括加入量。

添加防爆剂改善施工体质量及烘烤质量

我们选用的某种防爆纤维(直径30pm,长度3~)在干态下和耐火材料有很好的分散性;在湿态下又表现出很强的柔和性,在施工体内形成无定向分布的网状结构,并起到微细配筋作用,使施工体抗冲击,耐拉伸,提高了整体强度。当烘烤温度不断提高,纤维软化、收缩、熔化、碳化,形成成千上万条的细长微孔,将水与水蒸汽排出,减少内部应力,从而防止了施工体出现爆裂现象。

       鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
       国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强聚丙烯纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话027-86626473 鼎强聚丙烯纤维24小时全程为您服务！
