聚丙烯纤维在混凝土基体中的掺加工艺

纤维混凝土试验的成果要想应用到实际工程中，并得到推广，必须要有成熟的纤维掺加工艺。其中，文献[39]中强调，要想达到纤维对混凝土有效增强的目的，必须使纤维较密集地分布在应力大的部位，而且纤维的取向最好是与构件的主拉应力方向一致。但是，在实际工程中这种理想的纤维分布状态无法在材料成分多样的混凝土中实现，同时受施工成本及搅拌方法等众多因素的影响，为了充分发挥纤维的增强作用，力求纤维能在混凝土中均匀分散。根据文献[40]推荐聚丙烯纤维混凝土的搅拌方法采用先干拌后湿拌，有助于聚丙烯纤维的均匀分布，避免纤维在搅拌过程中结团，从而使得聚丙烯纤维能够均匀分布在混凝土中，达到较好的和易性和坍落度，具体搅拌过程如下：

①先将石子，砂子，水泥投入搅拌机，干拌1min左右；

②搅拌后，再均匀放入聚丙烯纤维，再次干拌1min左右；

③最后加水，湿拌2min左右。

拌合物坍落度试验

混凝土的工作性能是指新拌的混凝土能够保持密实，均匀状态，不发生分层离析等现象，主要包括流动性、粘聚性和保水性三个方面的因素。因此，新拌混凝土的工作性能够直接影响到混凝土的浇筑质量，为了保证新拌的混凝土在浇筑，施工过程中顺利进行，有必要对混凝土的工作性能进行测试。其中评价混凝土拌合物的工作性能可通过其坍落度测试或者落桌测试，或者韦伯测试等方法。其中坍落度测试操作简单，结果也很明显，并且适用于现场测试，从而成为最常用的测试混凝土拌合物和易性的方法，本试验采用坍落度测试方法。 每组混凝土拌合物都是按照国家标准，采用强制式搅拌机搅拌，搅拌均匀后，进行新拌混凝土的坍落度测量，测量工具如下图3.1所示。

图 3.1   坍落度测量工具

Fig. 3.1   The test tools of slump

坍落度测试主要仪器

①小铲、抹刀、钢尺

②捣棒捣棒为直径18mm，长600mm的圆棒，端部光滑。

③坍落度筒 坍落度筒是一个薄金属的圆台形筒，上小下大，内壁光滑，顶面和底面相互平行且与圆台体中心线相垂直。在筒的2/3高度处有把手，下端（大开口端）有脚踏板。筒的内部尺寸为：顶部直径为 100 2mm；下部直径为 200 2mm；高度为300 2mm。

④还有一些其他辅助工具，如铁铲、木尺等。

试验步骤

①试验前将坍落度筒内外洗干净，放在经水润湿的不吸水的平板上，踏紧踏脚板；

②将混凝土分三层装入筒内，每层装入高度稍大于筒高的1/3，每次用捣棒在每层的横截面上均匀插捣 25 次。插捣在全部面积上进行，插捣底层时插至底部，插捣其他两层时，应插透本层并插入下层约20mm-30mm，当顶部插捣完毕后，将捣棒用锯和滚的动作，清除掉多余的混凝土，用瓦刀抹平筒口，刮净筒周围的拌合物，而后就立即垂直地提起坍落度筒，提筒过程在 5s-10s 内完成。从开始装料到提出坍落度筒整个过程应在 150s 内完成； ③将坍落度筒放在锥体混凝土试样一边，筒顶平放木尺，用钢尺量出木尺底面到试样顶面的垂直距离，即为混凝土试样的坍落度，精确至1mm。29 3.2.3  试验结果及分析 下表 3.1 给出了不同类型和不同掺量的纤维对新拌纤维混凝土坍落度的影响。其中纤维的物理力学指标同前面表2.1中所示：

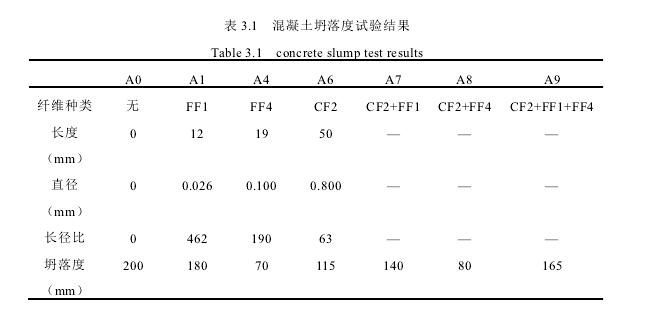

表 3.1   混凝土坍落度试验结果

Table 3.1   concrete slump test results

将掺加纤维的混凝土试件的坍落度值与素混凝土试件做对比，如图 3.2所示。

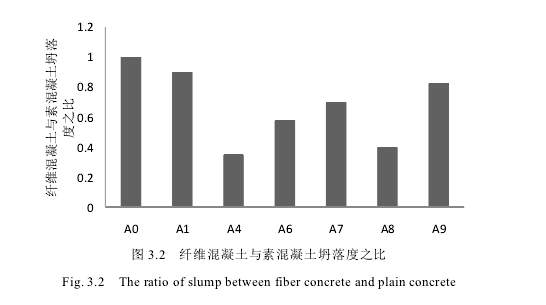

图 3.2   纤维混凝土与素混凝土坍落度之比

Fig. 3.2   The ratio of slump between fiber concrete and plain concrete

从上表3.1及图3.2中可以看出，聚丙烯纤维混凝土相对于素混凝土而言，其保水性和粘聚性都有不同程度的提高，纤维的加入在一定程度上可以降低混凝土的坍落度，这说明聚丙烯纤维对混凝土拌合物起到了增稠的效果。由于在水灰比相同的条件下，纤维的表面积需要消耗掉混凝土中一部分水泥浆量，导致粗细骨料表面积的水泥浆量相对减少，混凝土拌合物的流动性降低，坍落度值减小。同时通过单一纤维与多尺度混掺纤维相对比，发现不同纤维种类以及多尺度混掺纤维对混凝土的坍落度影响不同，其中单一纤维对坍落度的影响较大。掺入FF4纤维的混凝土的坍落度大大降低，其次是CF2与FF4相混合的A8 拌合物，而A9拌合物中的多尺度混掺纤维反而对混凝土的坍落度影响不大。

鼎强纤维(http://www.whzd88.com/)承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对聚丙烯纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话027-86626473  鼎强聚丙烯纤维24小时全程为您服务！
