登录|注册|收藏本站|网站地图

欢迎来到武汉市中鼎经济发展有限责任公司!

19年专业混凝土抗裂纤维生产厂家郑重承诺 :免费样品与批量供货同质同价


服务热线:027-86626473

鼎强纤维,致力于打造高品质纤维制造一线品牌
当前位置:首页 » 鼎强资讯中心 » 行业资讯 » 混凝土品质是由鼎强【聚丙烯纤维】书写

混凝土品质是由鼎强【聚丙烯纤维】书写

文章出处:鼎强聚丙烯纤维责任编辑:鼎强聚丙烯纤维人气:-发表时间:2017-11-25 18:00【

就宏观层次而论,混凝土是水泥浆基体的两相复合材料,混凝土内不同形状和尺寸的骨料散乱地分散在水泥浆基体中。就亚微观层次论,混凝土由多项材料复合而成。混凝土的化学性质和物理性质等主要由其微观形态、内部结构和化学成分组成决定。混凝土中骨料主要对密度、弹性模量及尺寸的稳定性有较大的影响,但对强度影响效果有限,因为混凝土强度一般由内部的薄弱界面及分布的水泥浆体共同决定。混凝土中水化水泥浆体微结构分别由固相、液相和固相—液相之间的复合相组成。由于其分布组成的高度非匀质性和复杂性,加之水泥浆—骨料界面往往是混凝土内部最薄弱的部位,所以往往决定混凝土强度和耐久性。

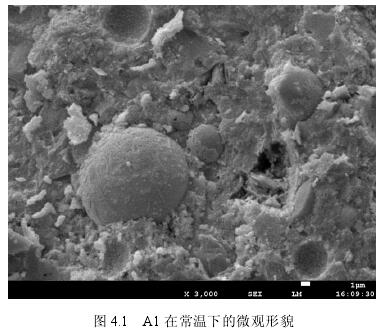

4.1 A1 在常温下的微观形貌。在图中呈现的球状颗粒为没有充分水化的粉煤灰颗粒,从图中可以看出,粉煤灰颗粒之间粒径相差较大,说明水化还没进行彻底,常温时,在混凝土中添加了粉煤灰,因为粉煤灰颗粒很细,由于其火山灰效应,所以使水泥浆体中的结晶体变大、孔隙被填充的更加密实。C-S-H 凝胶体在常温下呈大量簇状堆积,堆积程度和方式略有不同,Ca(OH)2晶体在常温下呈片状六角柱体,晶体堆积较密实整齐,水泥浆体的这种组合结构对提高基体密实性有很大帮助,使水泥石基体更加稳定。

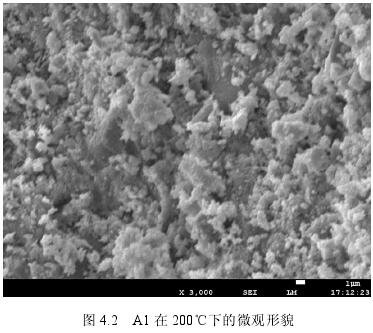

4.2 A1 经历 200℃高温后的微观形貌。随着温度的升高,与常温下相比,混凝土内部发生很大的变化,C-S-H 凝胶体相比于常温(20℃)时大大增加,此外,由于温度升高,毛细水和凝胶水的蒸发造成内部出现许多孔隙,化合水和结晶水的受热分解使整块试样已经不存在大晶体。整体结构不如常温下密实。

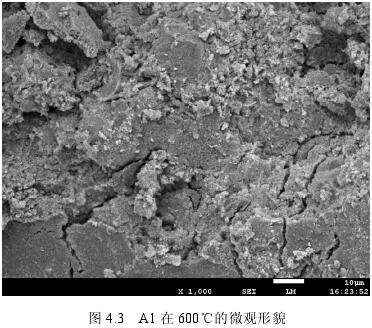

4.3 A1 600℃环境下的微观形貌,对比图 4.1 4.2 可以发现,在600℃高温下,出现了大量明显的裂缝,并且这些裂缝相互贯通在一起,网状结构已经极其不完整,C-S-H 凝胶结构分布变得很离散,已失去整齐完整的状态,丧失了整体性,整个结构失去了支撑的作用,强度损失显著。

本章用扫描电镜方法(SEM)对聚丙烯纤维混凝土微观试样进行分析研究,同时以空白混凝土(未掺纤维的混凝土)进行对照,通过分析不同变量情况下(纤维掺量、温度和冻融循环次数)聚丙烯纤维混凝土微观形貌变化情况,得出了以下结论。

1)水泥浆体随着温度的升高逐渐脱水,C-S-H 凝胶结构随温度的升高变得不再密实,水泥浆体孔隙率变大、裂缝增多并且扩展至形成主裂缝。

2)经历 200℃高温后,聚丙烯纤维的融化,在混凝土内部留下孔道,显著提高混凝土的气渗性,使材料的连通性能得到明显改善,抑制了混凝土内部裂缝的产生与扩展。

3)经历了 600℃高温后,聚丙烯纤维达到了其燃点(580℃),聚丙烯纤维熔化消失了,只留下了其孔道,内部产生较大的裂缝,强度有显著下降。

4)在常温下,乱向分布聚丙烯纤维在冻融过程中减少了混凝土的收缩,减少了骨料、砂浆和纤维结合面裂缝的产生,缓解了应力在冻融循环过程中对混凝土的作用。提高了混凝土的抗冻性能。

5)通过分析可以得出,经过 200℃后,掺入 1.2kg/m3的聚丙烯纤维对混凝土的抗冻性能有很好的提高。但是经过 600℃后,掺入 1.2  kg/m3的聚丙烯纤维对混凝土抗冻性能的提高作用有限。经过 600℃和冻融循环的耦合作用后,混凝土内部产生较大的裂缝,强度有显著下降。


鼎强纤维承诺:专注品质纤维,始终坚守用纤维质量来捍卫工程质量,样品与供货同质同价。

国家大型工程建设优质纤维供应厂家从鼎强纤维开始,如果您对鼎强聚丙烯纤维感兴趣,只需您拿起手中的电话拨打免费咨询电话400-9979-869  鼎强纤维24小时全程为您服务!
