登录|注册|收藏本站|网站地图

欢迎来到武汉市中鼎经济发展有限责任公司!

19年专业混凝土抗裂纤维生产厂家郑重承诺 :免费样品与批量供货同质同价


服务热线:027-86626473

鼎强纤维,致力于打造高品质纤维制造一线品牌
当前位置:首页 » 鼎强资讯中心 » 行业资讯 » 混凝土防爆为什么离不开【浇注料纤维】?

混凝土防爆为什么离不开【浇注料纤维】?

文章出处:鼎强防爆纤维责任编辑:鼎强防爆纤维人气:-发表时间:2017-12-29 18:00【

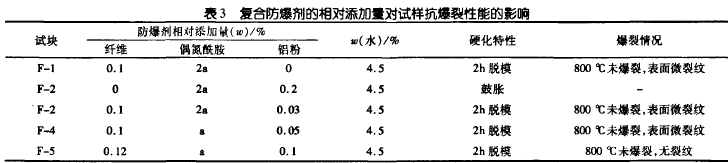

为了进一步提高浇注料的抗爆裂性能,发挥防爆纤维、偶氮酰胺及金属铝粉各自的优点,3种防爆剂的复合使用效果可能会更好。在其他原料配比相同的情况下,同时加入防爆纤维、偶氮酰胺和金属铝粉况影响见表3



由表3可见,复合加入2种或3种防爆剂后,试样的抗爆裂温度较使用单一防爆剂时明显提高;复合加入012%防暴纤维、a%偶氮酰胺以及01%金属铝粉试块的抗爆性能较好,防爆温度达800℃以上,时三者的相对加入量对低水泥浇注料试样的爆裂情 并且试样施工性能也较好。

防爆纤维、偶氮酰胺及金属铝粉的防爆作用原理如下:

在热处理过程中,均匀混合于浇注料中的纤维受热熔化或燃烧,形成微细的狭长气孔。与偶氮酰胺及金属铝粉相比,加入纤维没有产生化学反应,施工过程容易控制,影响因素较少,没有危险性,但加量过多,施工性能会变差。

偶氮酰胺在高铝水泥及水的共存下生成可溶性Ca(C2N204)

C2H4N402+Ca(OH)2+H20—Ca(C2N204)+2NH40H

随后,ca(cN04)在加热过程中分解产生N:,NH,等气体:

Ca(C2N204)+H202N2+3C02 +3Ca C03+2NH3 ↑,

产生的气体会在浇注料中形成10m左右的微细开口排气孔,见图l(b)。这些气孔的产生有利于烘烤过程中浇注料内部水分的排除而不易发生剥落和爆裂。加入少量的偶氮酰胺会在浇注料加水搅拌后逐渐发气,不象Al粉那样反应剧烈,不易出现鼓胀和细粉上浮的问题。在不同温度下发气时间与强度产生的时间偏移小,不会有发气与养护温度不平衡的问题。但是由于偶氮酰胺发气产生的气体对环境不友好,因而不宜过多使用在浇注料养护过程中,添加的金属铝粉与HO发生放热反应并产生氢气:

AI+3H20A1(OH)3+32H2+954 J

随着反应的进行,浇注料内部的温度逐渐升高,氢气

量逐渐增多。氢气逸出过程中在浇注料内部形成微细的贯通气孔;浇注料内部温度的升高使浇注料在凝结硬化过程中能够脱掉部分游离水,减轻了烘烤过程中的排水压力。这二者均有利于浇注料抗爆裂性能的提高。反应产生气体的量和速度与铝粉的活性、细度、纯度以及环境温度等因素都有很大关系;使用不当会使浇注料产生裂纹或发生鼓胀,破坏浇注料的结构;同时,氢气有遇火燃烧、爆炸的危险。因此,金属铝粉的量不宜过多。

结论:

(I)添加剂防爆纤维、偶氪酰胺和金属铝粉均能提高Al203Si CC质低水泥浇注料的扰爆裂性能。

(2)复合加人0 .12%肪暴纤维、a%偶氰酰胺以及0.1%金属铝粉时,M0Si CC质低水泥浇注料的防爆教果更好。

(3)添加防爆纤维、偶氮酰胺和金属铝粉的防爆机制主要是形成了连通气孔.减小了试样内部的水蒸汽压和高温下的热应力。




武汉中鼎18年专注品质纤维,始终坚守用纤维质量来捍卫工程质量,防爆纤维全国厂家直销,样品与供货同质同价。浇注料纤维值得信赖027-86626473 15337259088
