从钢纤维喷射混凝土抗压试验破坏形式可以看出，其无碎块，无崩裂，基本上保持原来的外形，仅出现了裂缝和小量的表面剥落，进一步说明由于钢纤维的掺入，使得混凝土由脆性破坏变为延性破坏。

(1) 钢纤维喷射混凝土抗拉强度

试验结果表明，钢纤维喷射混凝土比同样配比的普通混凝土的抗拉强度提高了58.63%。分析其原因，当掺入钢纤维后，由于纤维与基体黏结作用，当复合体中的混凝土材料达到极限抗拉强度后，纤维与水泥胶浆硬化体的界面黏结力阻止裂缝的进一步扩展，因钢纤维的抗拉强度很高，将拉应力传至未开裂的混凝土硬化体上，直至邻近硬化体的应力达到极限抗拉强度时又产生新的微裂缝，如此进行下去，产生多缝断裂，同时将过高的拉应力集中向远处转移，使结构内的拉应力逐渐趋于均匀分布，并最终主要由钢纤维承担，因此钢纤维混凝土的抗拉强度大大提高。

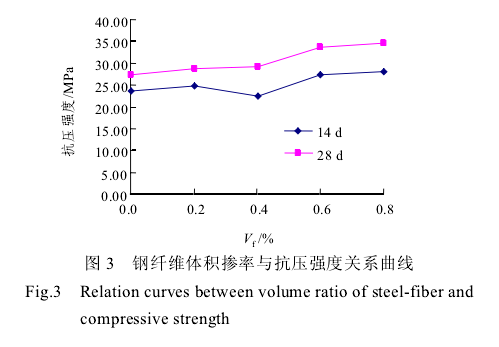

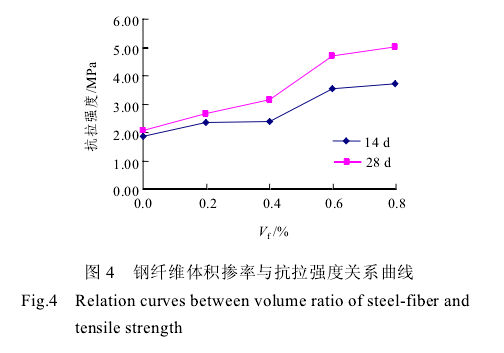

(2)  纤维掺率对钢纤维混凝土抗压、抗拉强度的影响 钢纤维体积掺率 Vf与抗压、抗拉强度关系曲线分别如图 3，4 所示。从图中可以看出，7 和 28 d时可看出钢纤维喷射混凝土的抗压、拉强度随着 Vf的增加而提高。28 d 时，Vf从 0.0%增加到 0.8%，抗压强度只提高了 21.7%，而抗拉强度则提高了96.5%，抗拉强度的提高更为明显；当 Vf从 0.0%分别增加到 0.4%，0.6%和 0.8%时，抗拉强度分别提高了 55.4%，89.2%和96.5%。由此可见，Vf = 0.6%时，钢纤维对混凝土抗拉强度的增强效果已经很好，当 Vf继续增大时，对抗拉强度的提高效果不再显著，至于 Vf = 0.4%时出现较低的抗压强度，是因为振捣不均使得钢纤维喷混凝土试件出现过多的蜂窝，造成其内部不密实。

(4)  抗折强度和抗折初裂强度

试验测得不同Vf情况下钢纤维喷射混凝土的抗折强度 fr和抗折初裂强度 fcr的值如表 2 所示，初裂点按照《钢纤维混凝土试验方法》中的规定

    鼎强纤维承诺：专注品质纤维（http://www.whzd88.com/) 始终坚守用优质纤维质量来捍卫产品质量，样品与供货同质同价。

    如果你对高性价比的钢纤维，聚丙烯纤维产品感兴趣，您可以拿起手中的电话轻松一按 027-86626473，优质服务就在身边。
