混凝土的裂缝问题是最普遍的工程病害之一。在国防坑道工程中,混凝土开裂影响其使用功能和耐久性。以前常通过在普通混凝土中掺加钢纤维、玻璃纤维、微膨胀剂等方法来解决这一问题,然而因施工、养护及人为因素等,混凝土浇捣裂缝仍在所难免。工程实践表明,一般掺粉煤灰加泵送剂或掺膨胀剂的商品混凝土其裂缝可得到一定程度的控制,但混凝土浇捣裂缝依然存在。近年来,通过在混凝土中掺加一定数量的工程纤维来改善混凝土的抗裂、抗渗性能和柔韧性的方法得到了应用,工程实践证明效果显著。
       改性聚丙烯网状纤维在混凝土拌和过程中具有较好的分散性。搅拌初期:很容易被搅拌分散成初步的均匀分布;搅拌中期:每小束纤维被骨料冲击展开成网型,且每根网丝裹着水泥;随着搅拌的进行,纤维网丝将被撕开,最终完成单丝状纤维的均匀分布,确保了纤维在混凝土中的绝对均匀分布。被撕开的单丝状纤维,其两头带钩形,由于纤维两侧毛糙,所以,与混凝土的亲和力、握裹力非常好。


  聚丙烯网状纤维的掺入一方面提高了混凝土的均质性,抑制了混凝土早期毛细孔隙的形成,另一方面,其粘结和桥接作用抑制了微裂缝的发展,从而使成型后的混凝土内部结构更加密实,提高了抗渗性能,防止和延缓了渗水、潮湿空气和氯化物等有害介质对混凝土的侵蚀和对受力钢筋的锈蚀,这对水工及地下结构工程具有重要意义。
   当混凝土中含有大量纤维时,其表面形成质地均匀的泌浆胶膜,能提高混凝土的耐磨性能。由于混凝土在火焰中温度迅速上升,引起混凝土内部所含有的自由水与化合物分解释放出的结晶水气逸出,当蒸汽的压力大于混凝土的抗拉强度时就会导致混凝土的分层崩裂,甚至使混凝土发生爆裂。但纤维混凝土在火焰中纤维的熔化可在混凝土内部形成逸出的通道,从而减少混凝土构件在火灾中发生爆裂的可能性,提高混凝土的耐火性。
   改性聚丙烯网状纤维的使用很方便,不需改变原设计混凝土的配合比。加入改性聚丙烯网状纤维后,混凝土粘聚性增强,离析和泌水减少,塌落度损失很小,不会对工作性有不利影响,如需提高塌落度,绝对不可加大用水量,只能稍增大减水剂用量,一般不必顾虑改性聚丙烯网状纤维对混凝上工作性影响。改性聚丙烯网状纤维同混凝上骨料、外加剂、掺合料和水泥都不会有任何冲突,对搅拌设备及施工工艺也没有特别要求。无论是大型混凝土搅拌站,还是施工现场的小型强制搅拌机,使用都十分简便,一般情况下,改性聚丙烯网状纤维的加入不需要延长搅拌时间。加入改性聚丙烯网状纤维不影响泵送混凝土的可泵性。施工及养护工艺同普通混凝土完全相同。波和常规武器冲击爆炸的动力特征,减小了对人员和防护设备的次生毁伤作用。鼎强改性聚丙烯网状纤维的应用在提高坑道工程的质量、安全和延长使用寿命等方面取得了良好效果。在混凝土中掺加改性聚丙烯网状纤维后,其各项检测数据均达到了相应的标准,满足了施工和设计的要求,取得了良好的抗裂防渗效果。

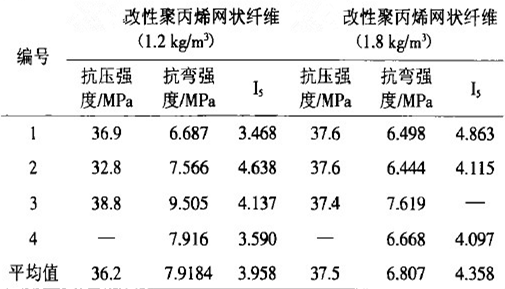

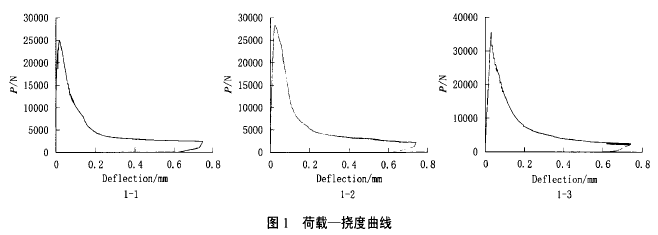

   相关试验和检测结果表明,鼎强改性聚丙烯网状纤维能有效抑制混凝土塑性开裂,提高其弯曲韧性、抗渗性能、耐磨性能和防火性能等。工程实践表明,坑道工程采用鼎强改性聚丙烯网状纤维混凝土被覆,能有效解决坑道工程轴线长、断面小混凝土纵向收缩应力大、变形大引起的易开裂、渗漏水等问题。坑道头部采用鼎强改性聚丙烯纤维混凝土被覆,不仅可以减少不利地质条件和温度变化引起的变形、裂损,而且可以提高头部结构抗核武器冲击波和常规武器冲击爆炸的动力对人员和防护设备的次生损伤作用。虽然从工程项目的角度来看,使用鼎强改性聚丙烯网状纤维可能会增加一些施工成本,但从综合成本来看,因为它减少了后期因混凝土的维护所产生的费用,所以工程成本其实大大降低。因此它所带来的经济和社会效益显著。

聚丙烯网状纤维之家，从鼎强纤维开始，武汉中鼎全体员工随时待命，等待您的来电咨询，全国免费电话027-86626473，陈先生13971369185。
