抗压强度6个试块的抗压强度及压缩弹性模量的平均值见表4。聚丙烯腈纤维对混凝土抗压强度有增强作用,28 d聚丙烯腈纤维混凝土抗压强度比素混凝土提高0.4%～ 10.3% ,90 d聚丙烯腈纤维混凝土抗压强度比素混凝土提高6.5%～ 9.4%。纤维使混凝土抗压强度增加,这是与聚丙烯腈纤维具有较高弹性模量和抗拉强度有关。但也发现纤维混凝土试块L1(纤维长度20 mm)比素混凝土抗压强度有所降低的情况,可能是由于纤维分布不均匀引起的。聚丙烯腈纤维体积掺率<0.2%时,纤维掺量增加,抗压强度稍有增加。龄期由28 d提高到90 d时,聚丙烯腈纤维混凝土的抗压强度有较大的增加,这与粉煤灰混凝土强度随着龄期增加而增大有关。

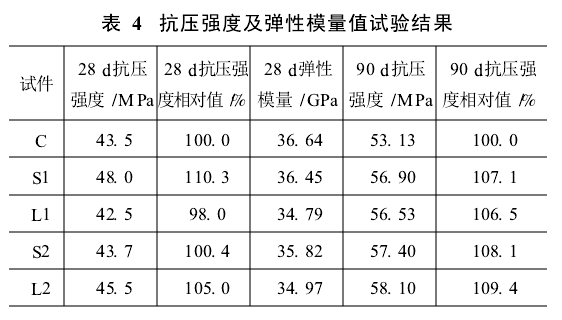

表4　抗压强度及弹性模量值试验结果

与纤维体积掺率为0.085%相比较,当纤维体积掺率为0.17%时,抗压弹性模量略有下降,可能是由于试件中含空气量增加引起的。可见:较长纤维混凝土劈裂强度比较短纤维增强混凝土提高6%。抗弯强度聚丙烯腈纤维混凝土抗弯强度。试验后发现:聚丙烯腈纤维多数为拉断,极少量为拔出,表明纤维与混凝土间的粘结性能良好。

聚丙烯腈纤维是一种抗裂强度高，分散效果好，混凝土掺量为每立方米0.5-1.0kg。应用领域有：桥梁工程、道路工程、水利港口工程、建筑工程、隧道地铁工程、机场工程等等。
如果你对高性价比的聚丙烯腈纤维产品感兴趣，您可以拿起手中的电话轻松一按 400-9979-869，王经理15337259088 ，优质服务就在身边。
