混凝土是土木工程中应用最广泛的建筑材料，但也有其自身缺点，如抗拉强度仅约为抗压强度的1／10，容易导致开裂，破坏形态呈脆性破坏。许多研究结果表明旧，在混凝土中掺入纤维来提高其强度和增强其韧性是一个行之有效的办法。玄武岩纤维是一种环保、高性价比的新型无机纤维材料，由天然的玄武岩矿石经高温熔融，喷丝板拉丝而成，具有优越的力学性能和化学稳定性。磁化水应用于混凝土的研究结果表明，磁化水能够提高水泥石与骨料的界面黏结力，从而增强混凝土的抗渗和力学性能。汪浩然等旧J、费厚乾等归。对磁化水钢纤维混凝土抗压、劈裂抗拉和抗折性能进行了试验研究，结果表明：磁化水能够提高钢纤维混凝土的抗压、劈拉和抗折等力学性能。但是，目前磁化水玄武岩纤维混凝土的研究还较少，我们通过对磁化水玄武岩纤维混凝土的抗压、劈拉、抗折、弯曲冲击性能试验研究，分析了玄武岩纤维和磁化水对混凝土力学性能的影响。

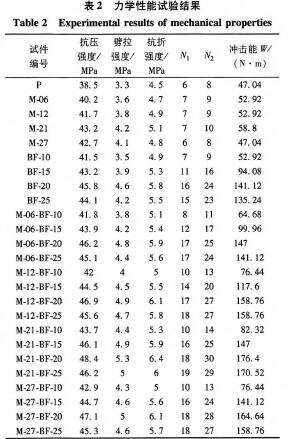

分别测得磁化水玄武岩纤维混凝土的抗压强度、劈裂抗拉强度、抗折强度和弯曲冲击性能各项指标，具体结果见表2。

磁化水能够增强玄武岩纤维混凝土的强度机理在于：与普通水相比，由于磁场的作用，磁化水水分子团较小或分裂成单个水分子，活性强，水分子易于渗入水泥颗粒内部进行化学反应，另外磁化水也较普通水溶解性强，这些都使得水泥水化更充分、更深人，导致水泥浆体强度提高；再者，普通水混凝土水泥石与粗骨料之间界面形成带有大量Ca(OH)：的过渡带，磁化水使得水泥水化更充分，改善了水泥与粗骨料的界面结构，提高了混凝土界面黏结力，从而增强混凝土强度。

当水流速度相同情况下，试件的抗压强度、劈拉强度和抗折强度均随着玄武岩纤维掺量的增加出现先增大后减小的规律，其原因在于：将适量的玄武岩纤维掺人普通混凝土中，它将在混凝土基体内形成网状结构，并与混凝土骨料共同作用受力，玄武岩纤维由于受力变形而吸收消耗能量，达到增强混凝土强度的效果。但当纤维掺量超过最佳掺量后，根据纤维间距理论，混凝土基体中的纤维平均间距将会减小，使玄武岩纤维相互之间容易缠绕交叉在一起，导致纤维与混凝土基体材料接触面积减少，纤维不能被足够的水泥砂浆包裹，与混凝土基体的黏结性能降低，出现混凝土强度下降的趋势。再者，相对于普通混凝土，玄武岩纤维的掺入会使得纤维与混凝土形成界面薄弱层，磁化水能提高界面黏结力，可以弥补界面薄弱层产生的强度降低，但过多的掺人玄武岩纤维使得界面薄弱层越来越多，当磁化水提高的界面黏结力无法弥补时，导致强度下降。

从表2可以直观得出，当水流速度相同时，磁化水玄武岩纤维混凝土的抗冲击性能随着玄武岩纤维掺量增加而显著提高。无论是初裂次数，还是冲击能，都随着玄武岩纤维掺量的增加而提高。当水流速度为2．1 m／s，玄武岩纤维掺量为2．0 k∥m3时，磁化水玄武岩纤维混凝土试件M．21-BF-20的初裂次数、冲击能均达到最大值，分别比普通混凝土试件P提高了200％、275％，比磁化水混凝土试件M-21提高了157％、200％，比玄武岩纤维混凝土试件BF．20提高了12．5％、25％。但当玄武岩纤维掺量超过最佳掺量2 kg／m3后，磁化水玄武岩纤维混凝土试件的初裂冲击次数、冲击能都出现了略有下降的趋势。

鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
       国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强玄武岩纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话400-9979-869  鼎强纤维24小时全程为您服务！
