超声波处理对纤维素纤维形态结构的影响 进行处理，用多功能生物显微镜、扫描电镜对纤维素原料在超声波作用下发生的形态结构、超微结构变化进行研究。采用超声波技术对纤维素进行预处理，对打开纤维素微孔结构，提高纤维素模板孔洞对化学试剂的可见度及化学反应活性，合成新的纤维素功能材料，具有重要意义。

纤维素纤维采用桉木漂白硫酸盐浆（简称 EBKP 纤维）、马尾松漂白硫酸盐浆（简称MBKP 纤维）及马尾松未漂原浆（简称 MKP 纤维）。

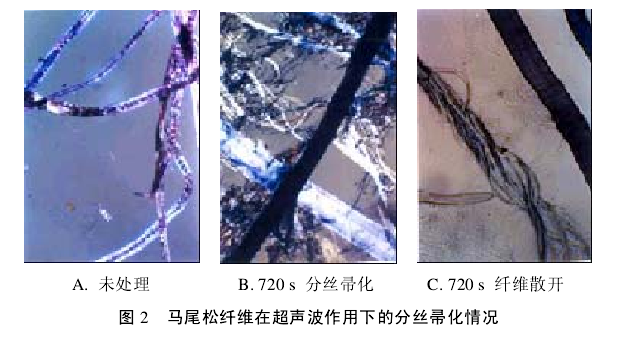

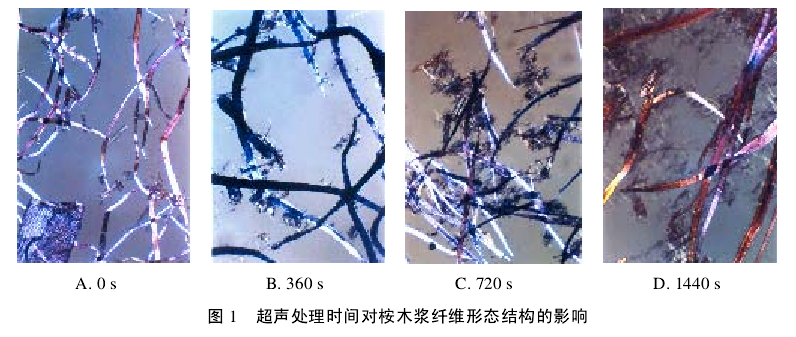

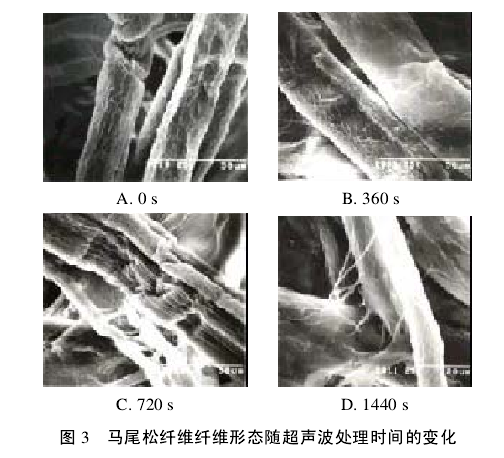

超声波处理后 MBKP 纤维的细纤维化和细胞壁层（初生壁和S1 层）的脱除现象明显，纤维表面附近可观察到大量的细小纤维，在 MBKP 纤维的端部发生明显的分丝帚化现象（图 2B），并可清楚地观察到微纤维被超声波冲散分开成单根或丝束（图 2C）。图 3 的 SEM图显示，处理 360 s（图3B），纤维微细结构变化较小；处理时间增至 720  s 时（图 3C），电镜下可以观察到纤维初生壁和次生壁外层 S1 的脱除，并可看到纤维发生细纤维化，在纤维表面分离出大量的细小纤维；随处理时间的延长，马尾松纤维形态结构和超微结构的变化程度更为显著，处理时间增加至 1440  s 时，有更多的细小纤维分离出来（图 3D）。与阔叶木短纤维 EBKP 纤维相比，针叶木长纤维 MBKP 纤维更容易发生细纤维化和分丝帚化作用。这可能与 MBKP 纤维S2 层纤维较长，微纤角较小，在超声波的作用下容易散开、分丝帚化有关。

    鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
    国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强聚丙烯纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话400-9979-869  鼎强聚丙烯纤维24小时全程为您服务！
