砂浆在水泥凝结硬化过程中,由于水泥石的化学、干燥、降温等作用,失水而出现收缩现象。这种收缩受到基体的约束作用时,砂浆内部会产生收缩应力,一旦这种收缩应力超过砂浆的抗拉强度,砂浆就会出现裂纹,影响建筑工程的质量。产生收缩裂缝也将会影响砂浆的抗渗性及其它耐久性能。干缩变形是引起砂浆裂缝的重要原因之一。由于砂浆总是附着在某一基材的表面,与基层材料共同工作,不可避免地与基层之间存在着相互作用。同时,砂浆在使用时一般厚度较薄,且直接与自然环境相接触,较容易失水而产生干缩变形,影响建筑工程的质量。
      干燥收缩是指砂浆停止养护后,在不饱和的空气中失去内部毛细孔和凝胶孔的吸附水而产生的不可逆收缩,它不同于干湿交替引起的可逆收缩。不可逆收缩的产生,可能是由于孔径分布的变化,C-S-H凝胶粒子间粘结的变化以及C-S-H凝胶中水分布的变化,导致了密实过程中C-S-H凝胶粒子产生永恒的永久排列。另外有一观点则认为可能由于干缩而导致C-S-H凝胶结构内化学键的形成或者增加C-S-H凝胶粒子间的内层区所致。随着相对湿度的降低,水泥浆体的收缩增大。

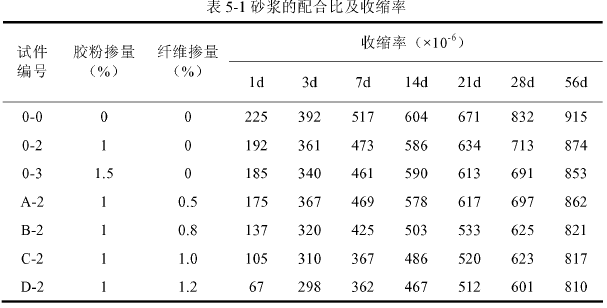

       砂浆成型后先在温度(20士3)℃、相对湿度80％以上的条件下湿养护1d,到1d时测试试件的初始长度。然后置于（20士3）℃、相对湿度60％的条件下养护56d。在其间测试1d、3d、7d、14d、21d、28d和56d的收缩率,纤维聚合物砂浆的配合比及试验结果见表5-1和图5-1~图5-3。

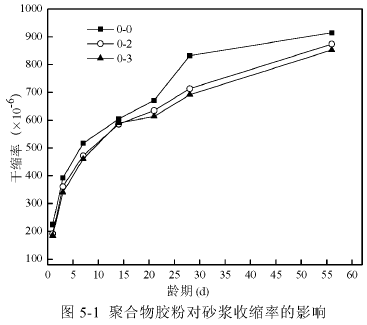

      由图5-1可以看出,砂浆中掺加聚合物胶粉后,砂浆的干缩明显比普通砂浆(不掺聚合物胶粉)的干缩率小,后期变化更明显。在28d龄期时,胶粉掺量分别为1％和1.5％的试件干缩率分别为713*10^-6,691*10^-6,普通砂浆的试样干缩率为(832*10^-6),相对于普通砂浆,同期干缩率分别降低了14.3％,16.7％。掺胶粉的砂浆早期收缩均小于普通砂浆,但变化幅度不大,主要是因为砂浆中掺加的聚合物具有一定的保水作用,在水化初期可以减少砂浆的收缩。从图中的变化趋势还可以看出,胶粉掺量增加,干缩率降低,但降低的幅度不大,胶粉掺量1％和1.5％的砂浆试件的收缩基本一致。

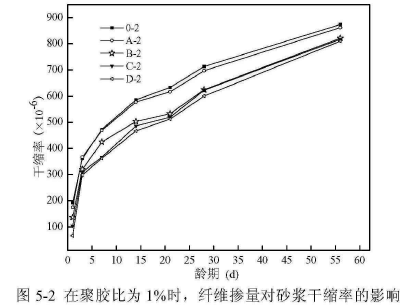

从图5-2总体趋势来看,随着聚丙烯睛纤维掺量增加,早期干缩率下降,后期变化不大。纤维掺量0.5％时,相对于不掺纤维砂浆试件的干缩率稍微减少,变化不明显；当纤维掺量大于0.8％以后,干缩减小比较明显。纤维掺量分别为0.5％、0.8％和1.0％的试样,14d的干缩率分别为578*10^-6,503*10^-6和486*10^-6,相对于不掺纤维的试样干缩率(590*10^-6),同期干缩率分别降低了2.0％、14.8％和17.6％。
      掺加的聚合物胶粉可以减少干缩率,主要是因为聚合物胶粉分散于水泥砂浆体系中,随着水泥水化过程的不断进行及水分的不断蒸发,在毛细孔表面和浆体一集料界面的局部形成聚合物薄膜,使砂浆内部毛细孔变细,从而提高了砂浆的密实度,堵塞了水分向界面集中的通道,阻止了水分的迁移,显著提高水泥砂浆干缩性能。掺加聚丙烯腈纤维可以进一步减少聚合物砂浆的干缩率,主要是因为聚丙烯腈纤维在砂浆内部可起到传递应力的作用,承受由基材收缩引起的内应力,同时,纤维可以压挤毛细管,甚至将其阻塞,这样又使砂浆表面失水面积有所减少,水分迁移困难,从而使毛细管失水形成的张力有所降低`,。纤维在砂浆中平均间距较小,单位体积砂浆中纤维根数较多,与水泥基体粘接面积极大,纤维与水泥基体之间界面粘结力会增加砂浆抵抗收缩变形开裂的能力。因此,在砂浆中加入适量的聚丙烯腈纤维,可以有效改善水泥砂浆的抗干缩开裂性能。
