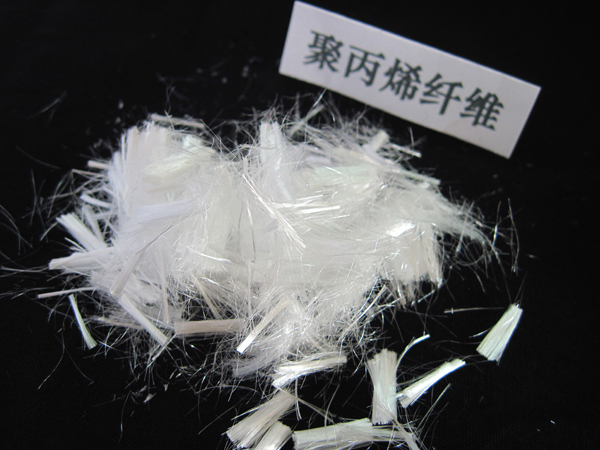

聚丙烯纤维是一种新型的混凝土增强纤维,被称为混凝土的“次要增强筋”(即不代替受力钢筋),对混凝土的性能产生如下影响:
  制了塑性收缩裂缝,提高了混凝土的连续性和稳定性与普通混凝土相比,掺加0.6kg/m3、0.9kg/m3、1.2kg/m3纤维时,收缩变形分别减少7%、11%、18%。同济大学混凝土材料研究国家重点实验室的测试表明,聚丙烯纤维掺量为0.05%和0.15%的砂浆干缩裂缝加权宽度分别为对照试样的63.5%和37.3%。此外,加入聚丙烯纤维还能延缓混凝土第一条裂缝的产生;混凝土中掺有0.1%(体积分数)的聚丙烯纤维时,收缩裂缝面积和最大缝宽均可降低40%左右,对砂浆裂缝面积的控制效果更好,纤维体积掺量为0.1%时,早期塑性收缩裂缝面积可降低45%左右。大量的工程实践也都证明,聚丙烯纤维的使用对减少混凝土塑性收缩和防止开裂作用十分明显。对聚丙烯纤维减少收缩裂缝的机理一般认为是由于短切乱向分布的聚丙烯纤维的存在,起到了象筛子一样的作用,抑制了混凝土的颗粒下沉,从而减少了混凝土中水溢出而形成的毛细通道,减少了泌水现象。

  聚丙烯纤维经搅拌后自动分散成两头带钩形的单丝型纤维,为纤维体积含量0.1%时,硬化混凝土中纤维的分布形态。从图中可以看出:纤维端部呈弯钩形,好像“钢筋”
加了弯钩一样,增加了与混凝土的粘结力。这种分布形态是由纤维的体积掺量和直径决定的,体积掺量超过0.2%以上时,纤维容易发生成团现象,不易搅拌均匀;纤维直径太大则不易弯曲,直径太小则自身容易弯曲成团,不易分散。
