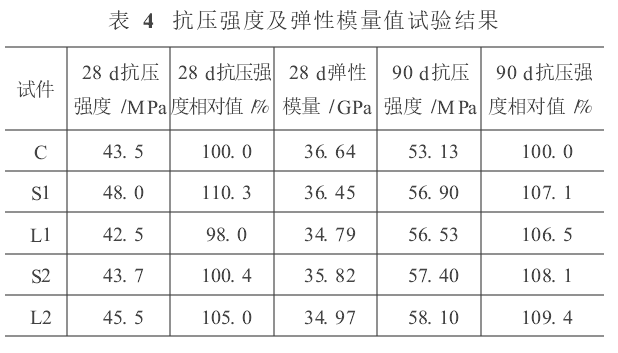

6个试块的抗压强度及压缩弹性模量的平均值见表4。聚丙烯腈纤维对混凝土抗压强度有增强作用,28 d聚丙烯腈纤维混凝土抗压强度比素混凝土提高0.4%～ 10.3% ,90 d聚丙烯腈纤维混凝土抗压强度比素混凝土提高6.5%～ 9.4%。纤维使混凝土抗压强度增加,这是与聚丙烯腈纤维具有较高弹性模量和抗拉强度有关。但也发现纤维混凝土试块L1(纤维长度20 mm)比素混凝土抗压强度有所降低的情况,可能是由于纤维分布不均匀引起的。聚丙烯腈纤维体积掺率<0.2%时,纤维掺量增加,抗压强度稍有增加。龄期由28 d提高到90 d时,聚丙烯腈纤维混凝土的抗压强度有较大的增加,这与粉煤灰混凝土强度随着龄期增加而增大有关。

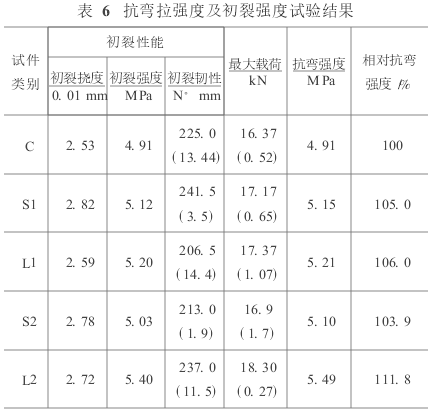

   聚丙烯腈纤维混凝土抗弯强度见表6。2批试验结果比较接近,表6仅列出第一批试验的结果,2批试验的结果都绘在图3中。试验后发现:纤维多数为拉断,极少量为拔出,表明纤维与混凝土间的粘结性。

  聚丙烯腈纤维混凝土的抗弯强度比素混凝土抗弯强度提高约3.9%～ 11.8% ,这种改善效果在低掺量聚丙烯纤维增强混凝土中很难看得到。纤维掺量相同,当纤维长度增加时,抗弯强度有所提高。当体积掺率为0.17%时,将纤维长度由12 mm提高到20 mm,则较长纤维比较短纤维增强能良好。混凝土的抗弯拉强度提高幅度约7.9%。
  纤维长度相同,当纤维掺量增加时,抗弯拉强度亦有所提高。纤维体积掺率由0.085%提高到0.17%时,纤维混凝土抗弯拉强度提高约6%～9%。表明聚丙烯腈纤维对混凝土抗弯强度有较明显的增强作用。
