混凝土纤维研究目标

(1)测定新鲜聚丙烯腈增强纤维水泥混凝土拌和物的性能;

(2)测定聚丙烯腈纤维混凝土的抗压强度、抗压弹性模量及抗劈裂强度;

(3)试验研究龄期对纤维混凝土基本力学性能的影响规律;

(4)分别采用美国ASTM及日本JCI方法测定和评价聚丙烯腈纤维混凝土的韧性。

试验研究方法聚丙烯腈纤维的材性(见表1)

表1　聚丙烯腈及聚丙烯纤维材性比较

纤维种类密度kg /cm3拉伸极限%抗拉强度MPa弹性模量GPa聚丙烯纤维0.91 15 276 3.79聚丙烯腈纤维1.18 14～ 20 341～ 410 17.1聚丙烯腈纤维分2种:长度20 mm、纤度6.7 dtex(直径26.89μm)的纤维称为较长纤维;长度12 mm、纤度60 dtex(直径80.5μm)的纤维称为较短纤维。聚丙烯腈纤维在混凝土中的质量掺量分别为1.0 kg /m3和2.0 kg /m3,即体积掺率分别为0.085%和0.17%。

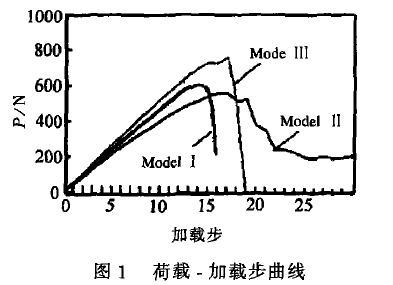

结果：聚丙烯腈纤维对抗劈裂强度增强效果较显著。28 d聚丙烯腈纤维混凝土劈裂强度比素混凝土提高6%～ 19% ,90 d聚丙烯腈纤维混凝土劈裂强度比素混凝土提高6.8%～ 18.9%。较长纤维比较短纤维增强混凝土的抗弯拉强度提高幅度约7.9% ,即用长度为20 mm的聚丙烯腈纤维来增强混凝土,其增强增韧效果比较显著。纤维体积掺率由0.085%提高到0.17%时,纤维混凝土抗弯拉强度提高约6%～ 9%。龄期由28 d升为90 d时,聚丙烯腈纤维增强粉煤灰混凝土的抗压强度、劈裂强度、抗弯拉强度都有增加,但抗劈裂及抗弯拉强度增加较为明显。聚丙烯腈纤维增强混凝土梁可以测得稳定的载荷～挠度全曲线。梁的破坏表现出较好的变形软化特性。聚丙烯腈纤维,它使混凝土梁弯曲韧性指数有明显提高,按照日本JCI方法,较长聚丙烯腈纤维混凝土的等效抗弯强度在0.76～ 0.87 MPa之间变化,较短聚丙烯腈纤维混凝土的等效抗弯强度在0.63～ 0.81 MPa之间变化。聚丙烯腈纤维对粉煤灰混凝土有良好的增韧和增强性能,是修建高等级公路道面和机场道面等结构的理想材料。

鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强聚丙烯纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话400-9979-869 鼎强聚丙烯纤维24小时全程为您服务！
