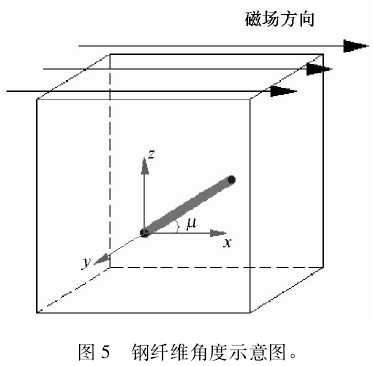

定向钢纤维混凝土制备中，钢纤维的设计方向为图 5 中的 x 轴方向，根据 X-CT 重构分析得到的钢纤维坐标结果计算钢纤维与 x 轴方向的夹角 μ，角度 μ 越小，钢纤维越接近设计方向。

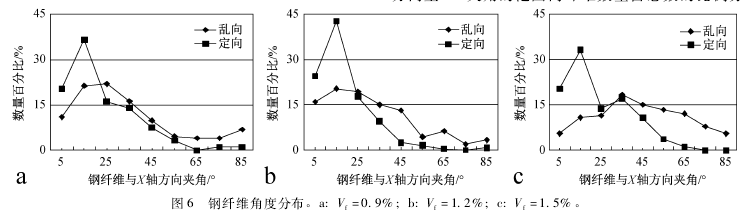

  实验制备的钢纤维在混凝土试件中的钢纤维方向角度统计结果如图 6 所示，图中纵坐标为一定角度的钢纤维根数与统计范围内钢纤维总数的比值。根据图 6 可知，钢纤维体积含量分别为 0. 9% 、1. 2% 、1. 5% 的 试 件 中 定 向 钢 纤维 与 设计 方 向 呈30°夹角的范围内钢纤维的数量占总数量的比例分别为 73% 、85% 、67% ; 而乱向分布钢纤维在与受力方向呈 30°夹角的范围内纤维数量占总数的比例分别为 54% 、56% 、25% 。说明钢纤维的定向效果较好，大多数钢纤维接近设计方向。

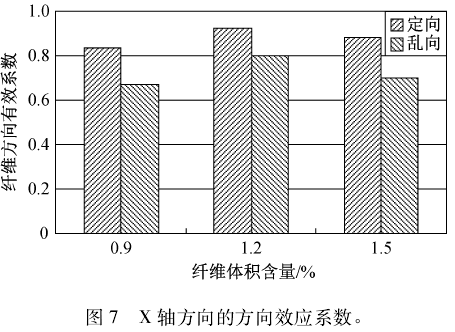

  纤维的方向效应系数为所有纤维在给定方向上的投影长度总和与所有纤维长度总和之比。与给定方向平行或接近的纤维数量越多方向效应系数越大，反之则方向效应系数越小。实验制备的试件其钢纤维在 X 轴方向的方向效应系数如图 7 所示。

  由图 7 可以看出，乱向钢纤维的方向效应系数要比理论值 0. 5 高，这是由于在混凝土的浇筑和振动过程中，对钢纤维起到了一定的定向效果。体积含量分别为 0. 9% 、1. 2% 、1. 5% 的钢纤维混凝土试件经定向后的纤维方向效应系数在平行于 X 方向较乱向纤维方向效应系数分别增加了 24% 、15% 、25% 。
结论：
( 1) 利用 X-ray CT 扫描在不破坏混凝土试件的情况下得到钢纤维混凝土截面图像，通过图像处理技术得到了纤维的空间坐标值，计算出钢纤维在混凝土中的角度分布及方向效应系数，并进行三维重构得到钢纤维在混凝土内部的分布情况，极大地提高了研究方法的准确性和精度。
( 2) 钢 纤 维 体 积 含 量 分 别 为 0. 9% 、1. 2% 、1. 5% 的混凝土试件中，定向钢纤维与受力 ( 磁场)方向呈 30°夹角的范围内钢纤维的数量占总数量的
比例分别为 73% 、85% 、67% ，说明定向钢纤维混凝土中纤维的定向效果较好。
( 3) 钢 纤 维 体 积 含 量 分 别 为 0. 9% 、1. 2% 、1. 5% 的混凝土试件中，经磁场定向后的纤维方向效应系数在平行于 X 轴方向较乱向纤维方向效应系数分别增加了 24% 、15% 、25% ，纤维的效应利用率得到提高。
