钢铁企业的生产节奏越来越快,检修过程中,要求耐火材料所需的硬化和干燥时间越来越短,以尽可能压缩停炉时间。因此,需要开发透气性好、防爆性强的耐火浇注料。最有效的办法之一是向浇注料中加入防爆剂。我们探讨了不同规格及加入量的防爆纤维对浇注料中延1rnrn的细料部分的透气度的影响。
  透气度是浇注料试样在压差下允许气体通过的性能。在相同压差下,透气度数值越大,表明材料透气性越好。通过对材料透气度大小的对比,可以直观地比较出各种材料透气性的优劣。透气性好的材料,通常也会有好的抗爆裂性能。

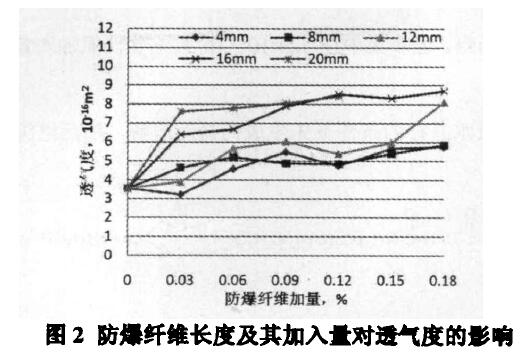

  防爆纤维的长度及其加入量对试样透气度的影响见图2。可以看出:随着维尼纶纤维的加入及其加入量的增多,试样的透气度呈增大趋势;在维尼纶纤维加入量相同的条件下,试样透气度随纤维长度的增加而增大。
  在烘烤过程中,试样中的有机纤维氧化(燃烧)或熔化,在浇注料中留下相应的通道。纤维加入量越多,形成的通道越多,材料的透气度越大;较长纤维燃尽后留下的通道较长,易于相互连接形成与外界贯通的通道,更有利于材料的透气性。但是,试验过程中注意到,随着纤维长度和加入量的增加,在同样加水量下制成的浆料的流动性降低。在满足浇注料作业性的前提下,防爆纤维长度8一16~为宜。
  防爆纤维及其加入量对试样透气度的影响。防爆纤维的加入均能显著提高试样的透气度,它们的透气度集中在(18一20)xlo一`6mZ之间;防爆纤维加入量超过.006%之后,试样透气度基本上不再增大,甚至略有减小:在加入量相同的快去下,粒度越粗,试样透气度越大,因为粒度较粗的单粒反应产生的玩就有可能形成通孔,而粒度过小的颗粒产生的玩只能形成较小的封闭气孔,难以形成通往外界的通孔。
(l)材料透气度随着纤维长度和加入量的增加而增大,但加入量达到.006%之后其增大作用已不明显。
(2)材料透气度随着铝粉加入量和粒度的增大而增大,但加入量达到.006%之后其增大作用已不明显。
(3)材料透气度随着偶氮二甲酞胺加入量的增大而增大,但其加入量不宜超过.004%,过多的偶氮会降低材料强度。
(4)综合比较,防爆纤维对提高材料的透气度效果尤为明显。


武汉中鼎18年专注品质纤维，始终坚守用纤维质量来捍卫工程质量，防爆纤维全国厂家直销，样品与供货同质同价。鼎强纤维值得信赖027-86626473 15337259088
