近年来，随着我国经济的高速发展，地下人防工程的项目规模不断扩大, 大体积混凝土的应用十分广泛。 在大体积混凝土施工中, 由于其水泥用量较大，水化热引起的结构裂缝成为了混凝土结构的主要质量通病，因此采取切实可行的控制措施，对有效消除大体积混凝土裂缝非常重要。

      省博物馆新馆地下人防工程为 120m×120m的正方形地下室结构，建筑面积 14400m2，底板底标高-6.2m，底板厚度 800mm，中间纵横各设置 1 条后浇带把底板分为 4 个区，每个区面积约 3600m2，混凝土总用量约 11520m3，四侧人防墙体及中间隔墙厚度均超过 500mm，最厚达 1m，混凝土总用量为 2000m3，采用 C35、P8 抗渗混凝土，属大体积混凝土。
      该工程位于珠江边，地下水位较高，地下水且随珠江水潮汐而升降。 为保证博物馆人防工程（平时部分作为文物库房，战时作为应急物质存备）不受潮，要求混凝土结构成品质量达到 100%不渗漏，不出现有害裂纹，是业主最为关心的。 由于单次浇筑混凝土量较大，并且在炎热的 7、8 月份施工，对混凝土的供应、运输、施工及养护等一系列施工环节要求较高。
      在本工程大体积混凝土施工质量控制中，运用质量管理理论中的影响分析方法，找出了影响工程质量和可靠性的各种潜在质量问题， 针对本工程的特点，对影响混凝土质量的关键工艺进行严格控制，从而提高工程质量。
      大体积混凝土由于体积大，表面系数较小，水泥水化热释放较集中，内部温升较快，因此混凝土内外温差较大，会产生温度应力，容易使混凝土产生温度裂缝，对混凝土结构造成损坏，影响结构安全和正常使用。 大体积混凝土结构所承受的变形主要是温差和收缩产生，因此必须从根本上分析，确定关键影响因素并予以重视和加以控制， 确保混凝土 100%不渗漏，不出现有害裂纹。

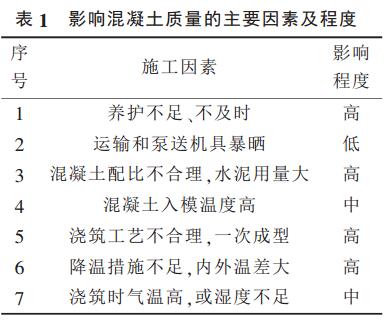

      结合本项目特点，对混凝土质量影响的原因和程度进行分析，其结果见表 1。
      针对以上问题，结合本工程混凝土施工实际情况，为防止混凝土收缩和温差裂缝，提高混凝土自身抗拉强度，在混凝土中加入聚丙烯网状纤维，掺量为1kg m3，纤维长度 19~30mm。混凝土掺入聚丙烯网状纤维后，性能有所改变，具体如下：①抑制了早期干缩裂纹及连通裂缝的产生，均匀分布且彼此相粘的大量纤维起到了承托骨料的作用，阻断了混凝土中的毛细管，试验表明混凝土抗渗能力可提高约 60%；②减少了微裂缝尖端的应力集中现象，达到阻裂目的，同时分散混凝土的定向应力， 试验表明混凝土的抗裂能力比普通混凝土可提高接近 70%；③在混凝土配合比不变的情况下，坍落度降低约 30%。 本项目施工中将聚丙烯纤维加入混凝土中，有利于增强其防水性能。
       地下人防工程大体积混凝土施工应根据不同的工程要求、施工环境和施工水平而制定不同的技术措施，但减小混凝土内外温差、有效养护、在混凝土内掺入抗拉纤维来提高混凝土抗拉性能，始终是控制大体积混凝土裂缝的主要方法，可有效防止混凝土有害裂缝的出现，提高工程质量。
      本工程采取聚丙烯网状纤维防裂措施，有效控制了大体积混凝土裂缝的产生，施工完成后对部分区域混凝土进行了温度分析和监测，3d 劈裂抗拉强度比普通混凝土提高约 10%， 即使在 3d~5d 后最大温差超过 27℃时仍无有害裂缝出现， 经 1 年多时间验证，无出现渗漏现象（如图 4），质量达到了预期效果。


      鼎强纤维承诺：专注品质纤维，始终坚守用纤维质量来捍卫工程质量，样品与供货同质同价。
      国家大型工程建设优质纤维供应厂家从鼎强纤维开始，如果您对鼎强聚丙烯网状纤维感兴趣，只需您拿起手中的电话拨打免费咨询电话027-86626473  鼎强聚丙烯网状纤维24小时全程为您服务！
